Am Sonntag findet das Finale der
WM 2018 in Russland statt.
Wir wünschen den Finalisten viel Erfolg.
Dazu möchten wir das Patent des Monats auf den Stollenschuh ausrichten.
Der Fußballstiefel mit auswechselbaren Gleitschutzstollen.
Alexander Salot, Bremen-Blumenthal
Die Fußballstiefel müssen, um dem Spieler volle Bewegungsicherheit zu geben, mit Gleitschutzstollen versehen sein. Je nach Platzverhältnissen werden verschiedene Stollen benötigt. Ein Rasen verlangt andere Stollen als Kies-, Schlacken- oder Sandboden.
Ein Ausführungsbeispiel des Erfindungsgegenstandes ist die Zeichnung dargestellt:

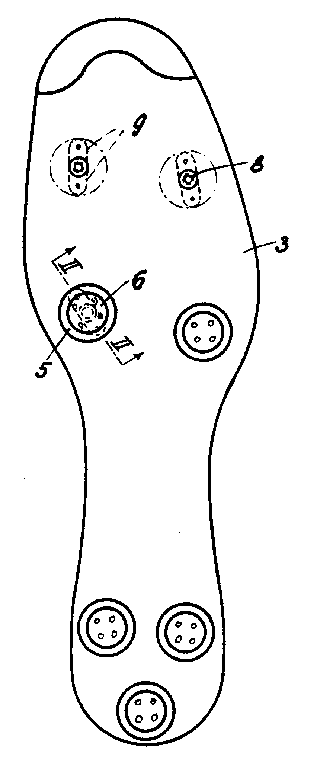

Abbildung 1 zeigt und die Untersicht einen Fußballstiefels

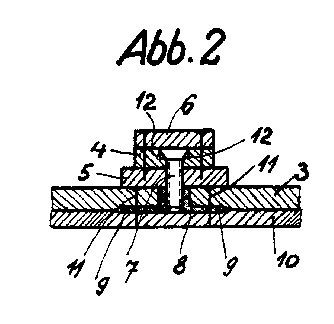

Abblidung 2 ein größerer Maßstab vom Querschitt eines Stollens und seine Befestigung zwischen Brandsohle und Laufsohle.
Nach der Zeichnung sind an der Laufsohle 3 sieben Stollen angebracht. Diese setzen sich zusammen aus den Lederscheiben 4, 5 und einem Lederblättchen 6. Zentral durch die Lederscheiben 4, 5 ist die Kopfschraube 7 eingeführt, deren Ende in eine Gewindehülse 8 eingeschraubt wird. An der Gewindehülse sitzen die Flansche 9, die zwischen die Laufsohle 3 und die Brandsohle 10 eingesetzt und durch Stifte 11 befestigt werden. Der Kopf der Schraube 7 hat an seiner Unterseite die Nasen 12, die sich in das Material der Stollenscheibe 4 einpressen und dadruch relative Dehungen zwischen der Schraube und dem Stollen verhindern.
